В современных электрических и промышленных системах прокладка кабелей — это больше, чем просто прокладка проводов из одной точки в другую. Правильная защита кабеля напрямую влияет на безопасность, долговечность оборудования, эксплуатационную эффективность и затраты на техническое обслуживание. АнУгловой кабельный вводспециально разработан для направления кабелей под углом 90 градусов, обеспечивая при этом надежную герметизацию, разгрузку от натяжения и защиту окружающей среды. В этой статье рассматриваются особенности, применение, преимущества, особенности установки, выбор материалов, методы технического обслуживания и факторы покупки, связанные с угловыми кабельными вводами. Независимо от того, являетесь ли вы инженером, подрядчиком, менеджером объекта, производителем оборудования или специалистом по закупкам, понимание роли коленчатых кабельных вводов может помочь вам принять более обоснованные решения для ваших проектов.

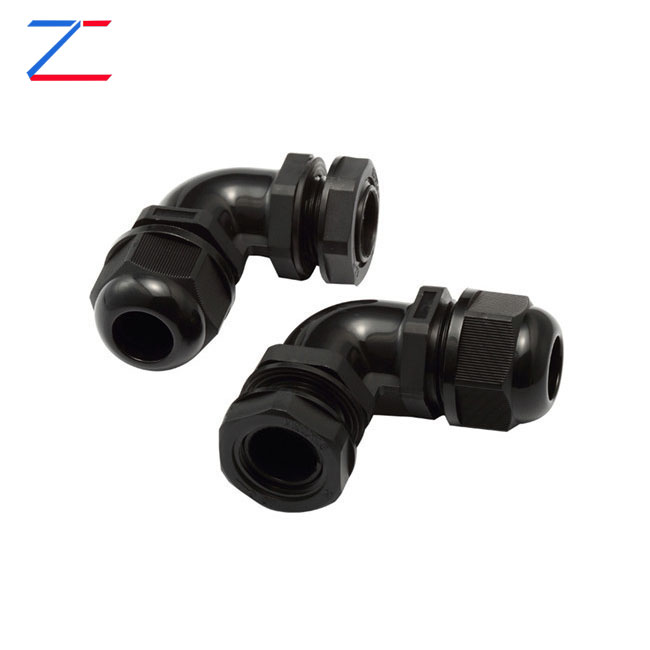

Угловой кабельный ввод — это специализированное устройство для ввода кабелей, предназначенное для прохождения кабелей через панели, распределительные коробки, шкафы управления и корпуса оборудования, изменяя направление примерно на 90 градусов. В отличие от обычных прямых кабельных вводов, коленчатые кабельные вводы имеют наклонный проход, что помогает снизить нагрузку на изгиб кабеля и оптимизировать использование пространства.
Поскольку промышленное оборудование становится все более компактным, инженеры часто сталкиваются с проблемами, связанными с прокладкой кабелей. Ограниченное пространство для установки, переполненные панели управления и сложные условия окружающей среды делают традиционные методы ввода кабелей менее эффективными. Угловой кабельный ввод решает эти проблемы, предлагая практическое решение, сочетающее в себе защиту кабеля, герметичность и гибкость направления.
Эти кабельные вводы обычно используются в системах автоматизации, телекоммуникационном оборудовании, установках возобновляемой энергетики, транспортной инфраструктуре, морском применении и промышленном оборудовании.
Основная функция углового кабельного ввода — закрепить и защитить кабели при изменении направления их входа. Как только кабель проходит через сальник, компрессионные элементы создают плотное уплотнение вокруг оболочки кабеля. Это предотвращает попадание в корпус таких загрязнений, как пыль, вода, влага, химикаты и мусор.
В то же время сальник обеспечивает механическую разгрузку от натяжения. Вместо того, чтобы заставлять кабель резко сгибаться сразу после входа в панель, коленчатая конструкция создает более плавный переход, что снижает механическое напряжение.
Такая конструкция способствует:
Хотя конструкции у разных производителей различаются, большинство угловых кабельных вводов содержат следующие компоненты:
| Компонент | Функция |
|---|---|
| Тело | Основной структурный корпус, обеспечивающий прочность и поддержку. |
| Компрессионная гайка | Затягивается вокруг кабеля для надежного удержания. |
| Уплотнительное кольцо | Создает водонепроницаемую и пыленепроницаемую защиту. |
| Контргайка | Крепит сальник к корпусу |
| Локтевая секция | Обеспечивает угол прокладки кабеля 90 градусов. |
| Зажимной механизм | Обеспечивает разгрузку от натяжения и удержание кабеля. |
Каждый компонент вносит свой вклад в общую производительность кабельного ввода, обеспечивая как герметизацию, так и механическую защиту.
Популярность угловых кабельных вводов обусловлена рядом практических преимуществ.
Оптимизация пространства
Угловая конструкция позволяет эффективно прокладывать кабели в ограниченном пространстве, уменьшая беспорядок и улучшая организацию внутри шкафов управления.
Уменьшенное напряжение кабеля
Резкие изгибы могут со временем повредить жилы и изоляцию кабеля. Угловые кабельные вводы обеспечивают более плавный переход, что сводит к минимуму нагрузку.
Улучшенная защита
Высококачественные системы герметизации защищают оборудование от влаги, пыли и загрязнений.
Повышенная надежность оборудования
Защищенные кабели меньше выходят из строя, что приводит к снижению затрат на техническое обслуживание и сокращению времени простоев.
Профессиональный внешний вид
Организованная прокладка кабелей улучшает общий эстетичный вид установки и упрощает техническое обслуживание в будущем.
Благодаря своей универсальности угловые кабельные вводы используются в широком спектре отраслей промышленности.
| Промышленность | Типичное применение |
|---|---|
| Промышленная автоматизация | Шкафы управления и системы ПЛК |
| Возобновляемая энергия | Солнечные инверторы и ветряные турбины |
| Морской | Судовые электрические системы |
| Телекоммуникации | Шкафы уличной связи |
| Железнодорожный транспорт | Системы управления сигналами и электропитания |
| Нефть и газ | Оборудование для опасных зон |
| Строительство | Строительство электрической инфраструктуры |
| Дата-центры | Системы управления кабелями |
Способность выдерживать суровые условия делает угловые кабельные вводы особенно ценными для использования на открытом воздухе и в промышленных условиях.
Выбор материала существенно влияет на производительность и долговечность.
Латунные угловые кабельные вводы
Никелированная латунь
Нержавеющая сталь
Нейлон (Полиамид)
Выбор подходящего материала зависит от условий окружающей среды, механических требований и бюджетных соображений.
Выбор правильного продукта требует тщательной оценки нескольких факторов.
Правильно выбранный кабельный ввод повышает эксплуатационную безопасность и снижает затраты на замену в будущем.
Правильная установка необходима для обеспечения максимальной производительности кабельного ввода.
Неправильная установка может поставить под угрозу водонепроницаемость и возможность снятия натяжения.
| Особенность | Угловой кабельный ввод | Прямой кабельный ввод |
|---|---|---|
| Изменение направления | 90 градусов | Прямой вход |
| Эффективность использования пространства | Отличный | Умеренный |
| Снижение напряжения кабеля | Высокий | Ниже |
| Компактные установки | Идеально | Ограниченный |
| Гибкость маршрутизации | Начальство | Базовый |
Для установок с ограниченным пространством или требованиями к направленной прокладке кабеля угловые кабельные вводы часто являются лучшим решением.
Проблема: попадание воды
Решение: Проверьте целостность уплотнения и убедитесь, что оно правильно затянуто.
Проблема: проскальзывание кабеля
Решение: проверьте совместимость размеров кабеля и настройки сжатия.
Проблема: Коррозия
Решение: выберите устойчивые к коррозии материалы, например нержавеющую сталь.
Проблема: треснувший корпус
Решение: избегайте чрезмерной затяжки и используйте изделия, рассчитанные на условия окружающей среды.
Проблема: недостаточно места
Решение: используйте компактные угловые кабельные вводы, специально разработанные для плотной установки.
Регулярное техническое обслуживание помогает продлить срок службы и сохранить надежность системы.
Профилактическое обслуживание обходится значительно дешевле, чем аварийный ремонт, вызванный неисправностью кабеля.
По мере того как отрасли продвигаются к большей автоматизации и цифровизации, решения для прокладки кабелей продолжают развиваться.
Производители вкладывают значительные средства в инновационные продукты для защиты кабелей, чтобы удовлетворить все более строгие эксплуатационные требования.
Вопрос 1. Какова основная цель углового кабельного ввода?
Его основная цель — надежно проложить кабели под углом 90 градусов, сохраняя при этом герметичность, защиту и разгрузку от натяжения.
В2: Являются ли локтевые кабельные вводы водонепроницаемыми?
Многие модели имеют высокий уровень защиты IP, например IP66, IP67 или IP68, что обеспечивает отличную устойчивость к воде и пыли.
Вопрос 3: Какой материал лучше всего подходит для морской среды?
Нержавеющая сталь обычно предпочтительнее из-за ее превосходной коррозионной стойкости.
Вопрос 4. Можно ли использовать угловые кабельные вводы вне помещений?
Да. Продукты, предназначенные для использования на открытом воздухе, специально разработаны для защиты от воздействия ультрафиолета, влаги и колебаний температуры.
Вопрос 5: Как определить правильный размер железы?
Измерьте внешний диаметр кабеля и сопоставьте его с диапазоном зажима, указанным производителем сальника.
Вопрос 6: Подходят ли угловые кабельные вводы для промышленной автоматизации?
Абсолютно. Они широко используются в панелях управления, робототехнике, датчиках и промышленном оборудовании.
Вопрос 7: Как долго обычно служат кабельные вводы?
Срок службы варьируется в зависимости от качества материала и условий окружающей среды, но качественные кабельные вводы могут надежно работать в течение многих лет.
Угловой кабельный ввод — это гораздо больше, чем просто кабельный аксессуар. Он служит важнейшим компонентом для защиты кабеля, снятия натяжения, защиты от воздействия окружающей среды и эффективной прокладки кабеля. От систем промышленной автоматизации и возобновляемых источников энергии до морских установок и телекоммуникационной инфраструктуры — угловые кабельные вводы вносят значительный вклад в надежность и безопасность систем.
Выбрав подходящий материал, размер, уровень уплотнения и метод установки, организации могут улучшить производительность оборудования, снизить затраты на техническое обслуживание и продлить срок службы кабеля.
